屏蔽电缆

屏蔽电缆

文字:[大][中][小] 2020-01-11 10:20:35    浏览次数:

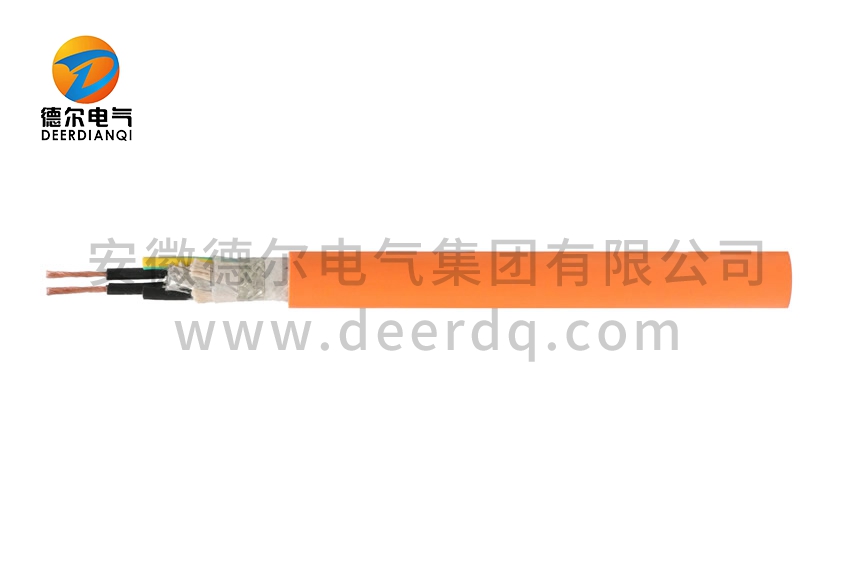

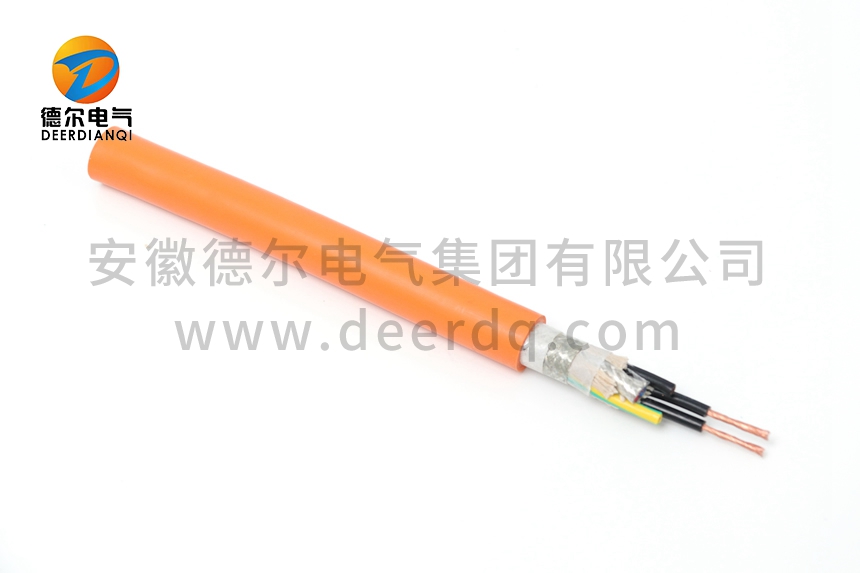

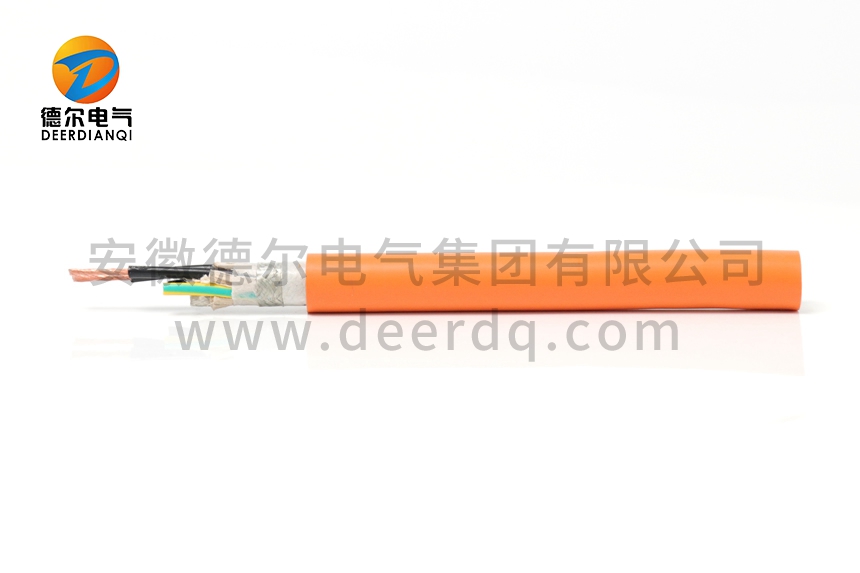

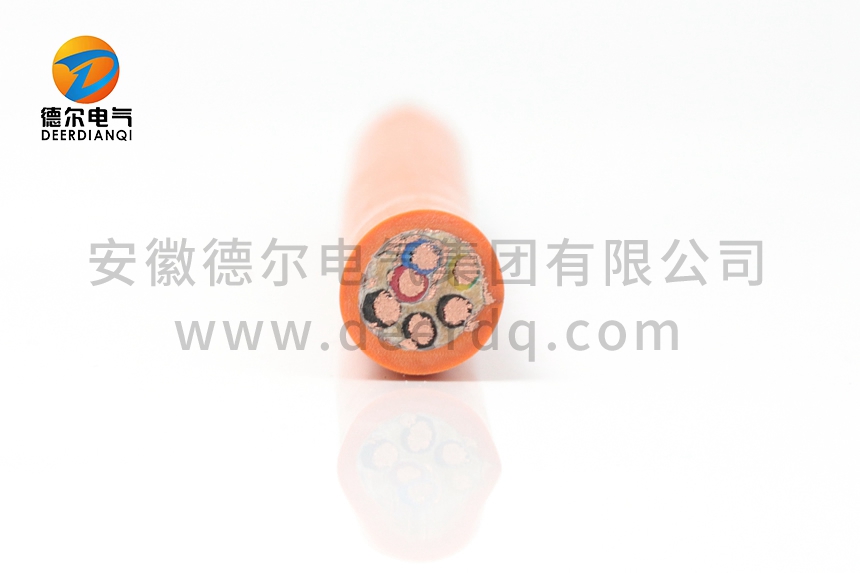

屏蔽电缆是指有金属丝编织或金属带外包屏蔽层,具有电磁屏蔽性能的电缆。适用于变压器及类似需要屏蔽电磁信号的设备用。电缆屏蔽是指电缆外层网状编织线已单端接地,可以使外界电磁辐射及磁场辐射直接入地而对内层电线不产生干扰。一般用于频率较高、信号电平比较低的线路,如有线电视,变频器至电机引线要用,模拟量引线,以及一些有干扰的传输线路,如计算机屏蔽电缆等。只要是带屏蔽层的电缆都称为屏蔽电缆,电力电缆,控制电缆都可以加屏蔽层。计算机和仪表电缆一般都有屏蔽层,以防止外界电磁信号的干扰

使用范围

适用于变压器及类似设备用 [2]  。

使用特性

1.额定电压U0/U 3.6/6KV;

2.电缆导体的长期工作温度为90°C;

3.电缆的很小弯曲半径为电缆直径6倍;

4.电缆不得在日光下长期暴露;

5.电缆的底线芯必须良好接地。

主要技术性能

1.成品电缆应该经受工频交流电压实验动力线芯为11.0kv5min

2.过渡电阻

屏蔽层或监视层的过渡电阻应该不大于3kΩ。

3.燃烧试验

电缆应经受GB12666.2 DZ---1所规定的燃烧试验

4.局部放电实验

1.5U0放电量不大于20PC

5.介质损耗角正切试验

U0时不大于0.035.

6.冲击电压试验

95°C,60KV正负极性格各10次之后,对电缆式样施加工频11KV电压,15min

7.电缆应能经受3U,4h工频电压试验

屏蔽的目的

屏蔽是为了保证在有电磁干扰环境下系统的传输性能,这里的抗干扰性应包括两个方面,即抵御外来电磁干扰的能力以及系统本身向外辐射电磁干扰的能力。理论上讲,在线缆和连接件外表包上一层金属材料屏蔽层,可以有效地滤除不必要的电磁波(这也是绝大多数屏蔽系统采用的方法),然而,这种方法的有效程度到底如何呢?对于屏蔽系统而言,单单有了一层金属屏蔽层是不够的,更重要的是必须将屏蔽层完全良好地接地,这样才能把干扰电流有效地导入大地。但是,实际施工时,屏蔽系统存在一些不可忽视的困难:由于屏蔽系统对接地的苛刻要求,极容易造成接地不良,比如接地电阻过大、接地电位不均衡等,这样在传输系统的某两点间便会产生电位差,进而产生金属屏蔽层上的电流,造成屏蔽层不连续,破坏其完整性。这时,屏蔽层本身已经成为一个很大的干扰源,因而导致其性能反而远不如非屏蔽系统。屏蔽线在高频传输时,需要两端接地,这样更有可能在屏蔽层上产生电位差。由此可见,屏蔽系统本身的要求,恰恰构成保证其性能的很大障碍.一个完整的屏蔽系统要求处处屏蔽,一旦有任何一点的屏蔽不能满足要求,都势必会影响到系统的整体传输性能。可是,市场上还很少有网络集线器或计算机本身拥有屏蔽支持,所以很难实现整个传输链路的屏蔽。

屏蔽电缆的屏蔽层接地 

屏蔽层接地通常采用两种方式来处理:屏蔽层单端接地和屏蔽层双端接地。

屏蔽层单端接地是在屏蔽电缆的一端将金属屏蔽层直接接地,另一端不接地或通过保护接地。 ①

在屏蔽层单端接地情况下,非接地端的金属屏蔽层对地之间有感应电压存在,感应电压与电缆的长度成正比,但屏蔽层无电势环流通过。单端接地就是利用抑制电势电位差达到消除电磁干扰的目的。

这种接地方式适合长度较短的线路,电缆长度所对应的感应电压不能超过安全电压。静电感应电压的存在将影响电路信号的稳定,有时可能会形成天线效应。

双端接地是将屏蔽电缆的金属屏蔽层的两端均连接接地。

发展概况

中国经济持续快速的增长,为线缆产品提供了巨大的市场空间,中国市场强烈的诱惑力,使得世界都把目光聚焦于中国市场,在改革开放短短的几十年,中国线缆制造业所形成的庞大生产能力让世界刮目相看。随着中国电力工业、数据通信业、城市轨道交通业、汽车业以及造船等行业规模的不断扩大,对电线电缆的需求也将迅速增长,未来电线电缆业还有巨大的发展潜力。
