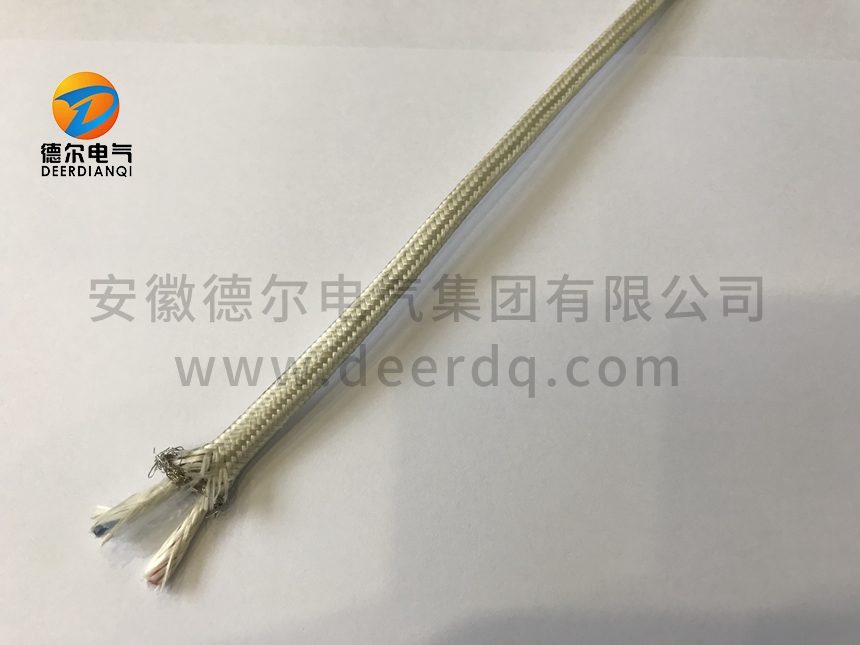

耐高温电缆

耐高温电缆

文字:[大][中][小] 2020-01-11 10:15:41    浏览次数:




高温电缆是导体材质为多股软铜导体的电缆。耐热和高温电线电缆一般是由两种需求决定的。 种是电线电缆环境温度较高,电缆在长期在高温下能够正常传输信号或电能;另一种是电力传输电缆,主要是增加截流能力为主要目的。

中文名

高温电缆

外文名

High temperature cable

导体材质

多股软铜导体

很高工作温度

不超过200度

交流额定电压

U0/U 450/750KV

绝缘材料

氟塑料绝缘

填充材料

玻璃纤维

基本信息

执行标准:Q/IRMV1-2008 [1]  。

简介

一般的电线电缆是以塑料和橡胶为绝缘护套,这些材料都是常规工程材料,具有丰富的来源,能够满足大规模生产,而且成本相对较低。但对于一些特殊行业如石油 化工、钢铁、航空航天、造船、军工、制药、食品、塑料机械、锅炉等与热与高温有关的行业,都需要能够耐一定较高温度的电线电缆,普通的电线电缆显然不能使用,需能耐高温的电线电缆才能保证其电力和信号的安全运行。

随着我国经济快速发展,特种行业对高温电缆的需求已显高速增长阶断,耐热和高温电缆每年以20%的速度增长,高温电缆作为特种电缆的重要组成部分,具有极强的生命力,供不应求,我国每年从国外进口约二十亿元用于国内建设。

电缆结构参数

导体材质:多股软铜导体;

绝缘材料:氟塑料绝缘,温度范围-60-260度;

填充材料:玻璃纤维;

护套材料:氟塑料护套,温度范围-60-260度 [2]  。

使用特性

1、交流额定电压:U0/U 450/750KV。

2、很高工作温度:聚全氟乙丙烯(F46)绝缘不超过200℃,可溶性聚四氟乙烯(PFA)绝缘不超过260℃。

3、很低环境温度:聚氯乙烯护套:固定敷设-40℃,非固定敷设-15℃,氟塑料及硅橡胶护套:固定敷设-60℃,非固定敷设-20℃。

4、电缆安装敷设温度应不低于0℃(氟塑料、硅橡胶和复合护套电缆不低于-25℃)。

5、电缆允许弯曲半径:非铠装电缆很小为电缆外径的6倍,铜带屏蔽或钢带铠装电缆很小为电缆外径的12倍,氟塑料绝缘和护套电缆很小为电缆外径的8倍。

耐热和高温电线电缆的主要特点

 耐热和高温电线电缆一般是由两种需求决定的。 种是电线电缆环境温度较高,电缆在长期在高温下能够正常传输信号或电能;另一种是电力传输电缆,主要是增加截流能力为主要目的。

 高温环境下工作的电缆。普通电缆在高温时易产生绝缘老化和焦烧现象,使用电缆失去性能,受破坏而不能使用。高温电缆在额定高温下能够正常稳定地工作,信号或电能传输性能不受影响,还能保证电缆具有较长的使用寿命。这类功能电缆是高温电缆很常见很多的一种,使用特性也很易于理解的。

增载型高温电缆,主要是为了保证载流的前题下减小电缆外径和重量,向轻量化发展的。一般来说,电缆的工作温度越高,同样截面的电缆通过的载流量越大。像飞机和汽车等场合,减轻重量的意义相当大,利用高温电缆大大减少了截面。工作温度从90℃升到155℃,则载流能力上升50%,同样载流量下,电缆重量要减轻一半,成本也有所降低。当然高截流的同时,大多数绝缘材料的电能损耗也会有所增加
