控制电缆

控制电缆

文字:[大][中][小] 2020-01-11 10:13:59    浏览次数:

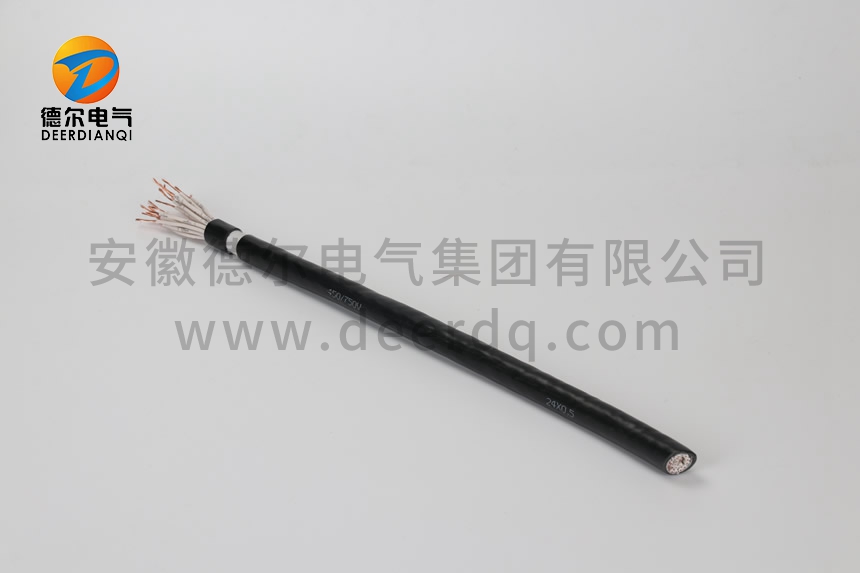

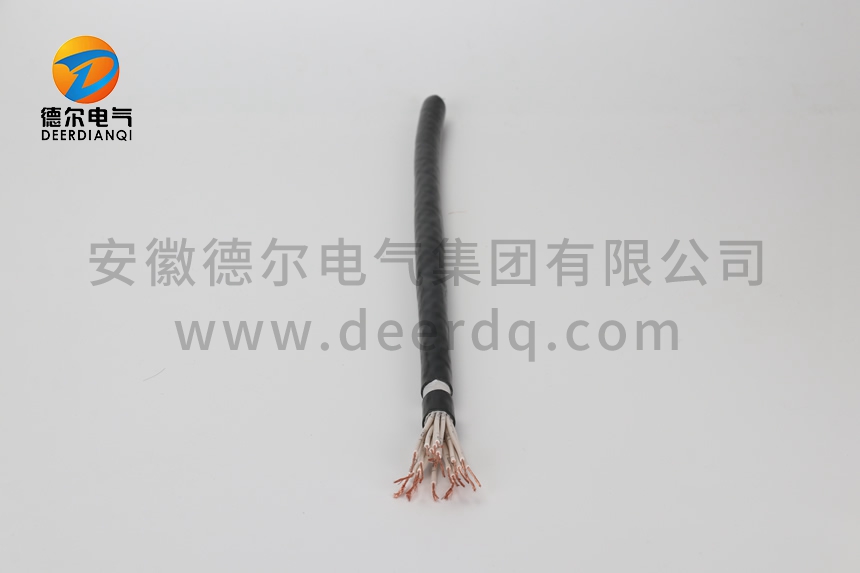

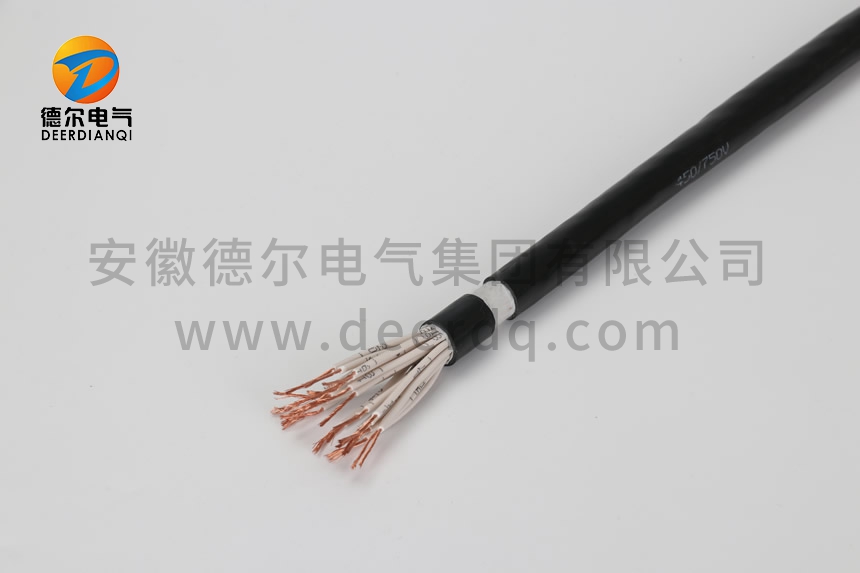

控制电缆是适用于工矿企业、能源交通部门、供交流额定电压450/750伏以下控制、保护线路等场合使用的聚氯乙烯绝缘、聚氯乙烯护套控制电缆。

中文名

控制电缆

外文名

control cable

适用部门

工矿企业、能源交通部门

额定电压

U0/U为450/750V

长期工作温度

70℃、95℃

执行标准

GB/T 9330-2008

外膜材料

聚氯乙烯

领    域

电力

主要性能



 性能特点

1. 直流电阻:20℃, 0.4mm铜线,小于等于148Ω/km ,0.5mm铜线,小于等于95Ω/km。

2.绝缘电气强度:导体之间1min 1kv不击穿 导体与屏蔽1min 3kv不击穿

3.绝缘电阻:每根芯线与其余线芯接地,控制电缆大于10000MΩ.km,HYAT电缆大于3000MΩ.km。

4.工作电容:平均值 52±2nF/km

5.远端串音防卫度:150kHZ时指定组合的功率平均值大于69dB/km。

性能区别

控制电缆具有防潮、防腐和防损伤等特点,可以敷设在隧道或电缆沟内。 [1]  电力电缆在电力系统主干线中用以传输和分配大功率电能,控制电缆从电力系统的配电点把电能直接传输到各种用电设备器具的电源连接线路。电力电缆的额定电压一般为0.6/1kV及以上,控制电缆主要为450/750V。同样规格的电力电缆和控制电缆在生产时,电力电缆的绝缘和护套厚度比控制电缆厚。

(一)控制电缆属于电器装备用电缆,和电力电缆是电缆五大类中的2个。

(二)控制电缆的标准是9330,电力电缆的标准是GB12706。

(三)控制电缆的绝缘线芯的颜色一般都是黑色印白字、还有电力电缆低压一般都是分色的。

(四)控制电缆的截面一般都不会超过10平方,电力电缆主要是输送电力的,一般都是大截面。

由于以上大家讲到的原因,电力电缆的规格一般可以较大,大到500平方(常规厂家能生产的范围),再大的截面一般能做的厂家就相对少了,而控制电缆的截面一般较小,很大一般不超过10平方。

从电缆芯数上讲,电力电缆根据电网要求,很多一般为5芯,而控制电缆传输控制信号用,芯数较多,根据标准来讲多的有61芯,但也可以根据用户要求生产了。

材质

控制电缆的线芯为铜芯,标称截面2.5mm2及以下,2~61芯;4~6mm2,2~14芯;10mm2,2~10芯。控制电缆的工作温度:橡皮绝缘为65°C,聚氯乙烯绝缘为70°C和105°C两个等级。计算机系统的使用的控制电缆一般选用聚氯乙烯、聚乙烯、交联聚乙烯以及氟塑料绝缘的产品。 [2]

注意事项

控制电缆安装布线的注意事项:

1.屋檐下。电缆只在不直接暴露在阳光照射或超高温下,标准局域网电缆就可以应用,建议使用管道。 紫外线(UV)--不要将无紫外线防护的电缆应用于阳光的直射环境内。

2.外墙上。避免阳光直接照射墙面及人为损坏。热度--电缆在金属管道或线槽内的温度很高,许多聚合材料在这种温度下会降低使用寿命。

3.管道里(塑料或金属的)。如在管道里,注意塑料管道的损坏及金属管道的导热。机械损坏(修复费用)--光缆的修复是十分昂贵的,在每一个间断点至少需要两次端接。

4.悬空应用/架空电缆。考虑电缆的下垂和压力。电缆是否被阳光直接照射。

5.直接在地下电缆沟中铺设,这种环境是控制范围很小的。电缆沟的安装要定期进行干燥或潮湿程度的检查。接地--如果控制电缆的屏蔽层需要接地,则必须遵守相应的标准。

6.地下管道。为便于今后的升级,电缆更换以及与表面压力和周围环境隔离,辅设管道相隔离,辅设管道是一个较好的方法。但不要寄希望于管道会永远保持干燥,这将影响对电缆种类的选择。水--在局域网双绞线电缆的水分会增加电缆的电容,从而降低了阻抗并引起近端串扰问题。

技术参数

额定电压:U0/U为450/750V。

导体线芯长期工作温度为70℃、95℃两种,电缆敷设温度不低于0℃。

电缆的推荐允许弯曲半径如下:

无铠装电缆,应不低于电缆外径的6倍;

铠装或铜带屏蔽电缆,应不低于电缆外径的12倍;

屏蔽软电缆,不低于电缆外径的6倍。

控制电缆泛指设备仪表供电/信号控制

代表型号:KVV/KYJV/还有其它仪表线等等

产品说明

执行标准:GB/T 9330-2008。阻燃电缆还应符合IEC337-8标准的技术条件。

型号 产品名称 电压V 芯数 截面 mm2 主要适用范围

KVV 阻铜芯聚氯乙烯绝缘聚氯乙烯护套kvv电缆450/750 4-37 0.75-10 敷

设在室内,电缆沟、管道等固定场合

KVV22 铜芯聚氯乙烯绝缘聚氯乙烯护套钢带铠装kvv22电缆 450/750 4-37 0.75-10 敷设在室内,电缆沟、管道直埋等能承受较大机械外力的固定场合

KVVP 阻燃铜芯聚氯乙烯绝缘聚氯乙烯护套kvvp电缆450/750 4-37 0.75-10 敷设在室内,电缆沟、管道等要求屏蔽的固定场合

KVVR 铜芯聚氯乙烯绝缘聚氯乙烯护套控制软电缆 450/750 4-37 0.75-10 敷设在室内,有移动要求的场合

KVVRP 铜芯聚氯乙烯绝缘聚氯乙烯护套编织屏蔽控制软电缆 450/750 4-37 0.75-10 敷设在室内,有移动屏蔽要求的场合

ZRKVV 阻燃铜芯聚氯乙烯绝缘聚氯乙烯护套zrkvv电缆 450/750 4-37 0.75-10 敷设在室内,电缆沟、管道等要求阻燃的固定场合

ZRKVV22 铜芯聚氯乙烯绝缘聚氯乙烯护套编织钢带铠装zrkvv22电缆 450/750 4-37 0.75-10 敷设在室内,电缆沟、管道直埋等能承受较大机械外力有阻燃要求的固定场合

ZRKVVP 铜芯聚氯乙烯绝缘聚氯乙烯护套编织屏蔽zrkvvp电缆 450/750 4-37 0.75-10 敷设在室内,电缆沟、管道等要求屏蔽、阻燃的固定场合

ZRKVVR 铜芯聚氯乙烯绝缘聚氯乙烯护套编织zrkvvr电缆 450/750 4-37 0.75-10 敷设在室内,有移动和阻燃要求的场合

ZRKVVRP 铜芯聚氯乙烯绝缘聚氯乙烯护套编织屏蔽ZRKVVRP电缆 450/750 4-37 0.75-10 敷设在室内,有移动屏蔽和阻燃要求的场合

耐高温控制电缆(KFF电缆)适用于交流额定电压300/500及以下,高温环境中的信号检测。尤其适用于消防与保安系统保护回路的控制及动力的传输线。

使用特性:工作温度:长期使用200℃

短期使用1000℃ 90分钟
